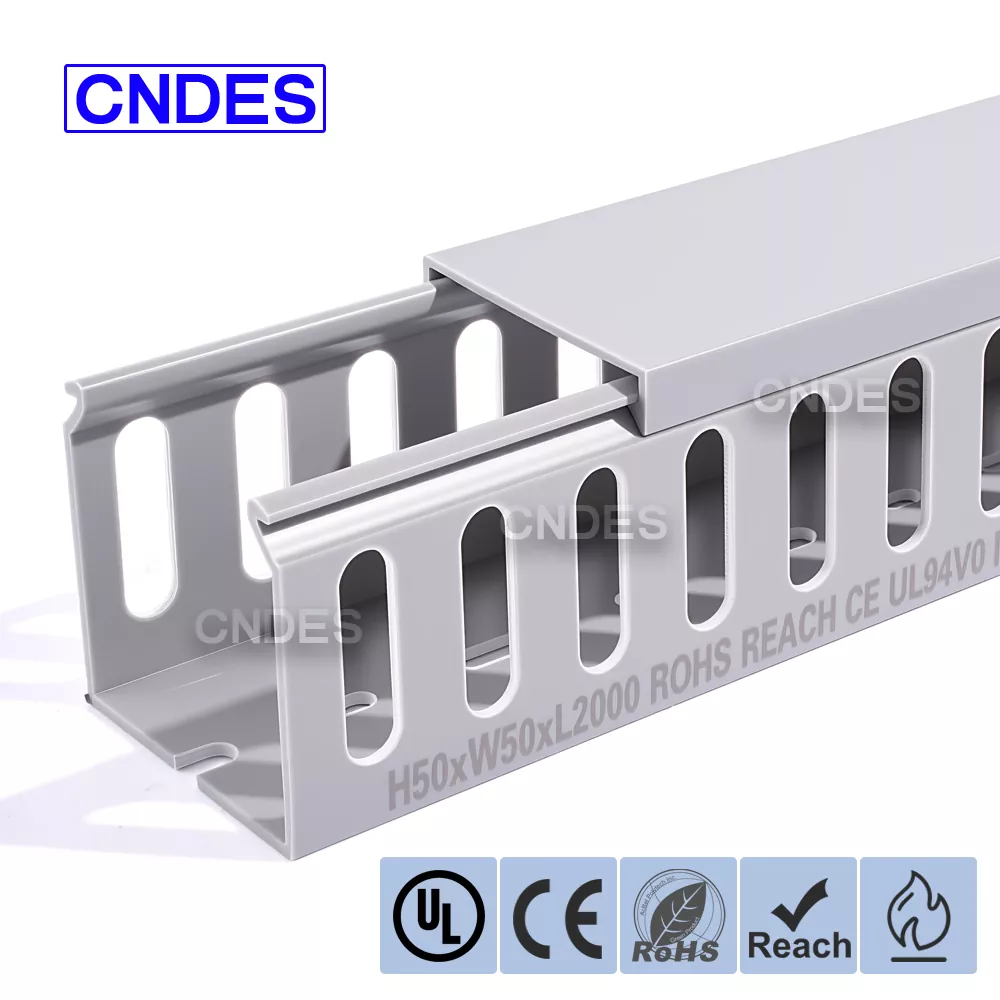

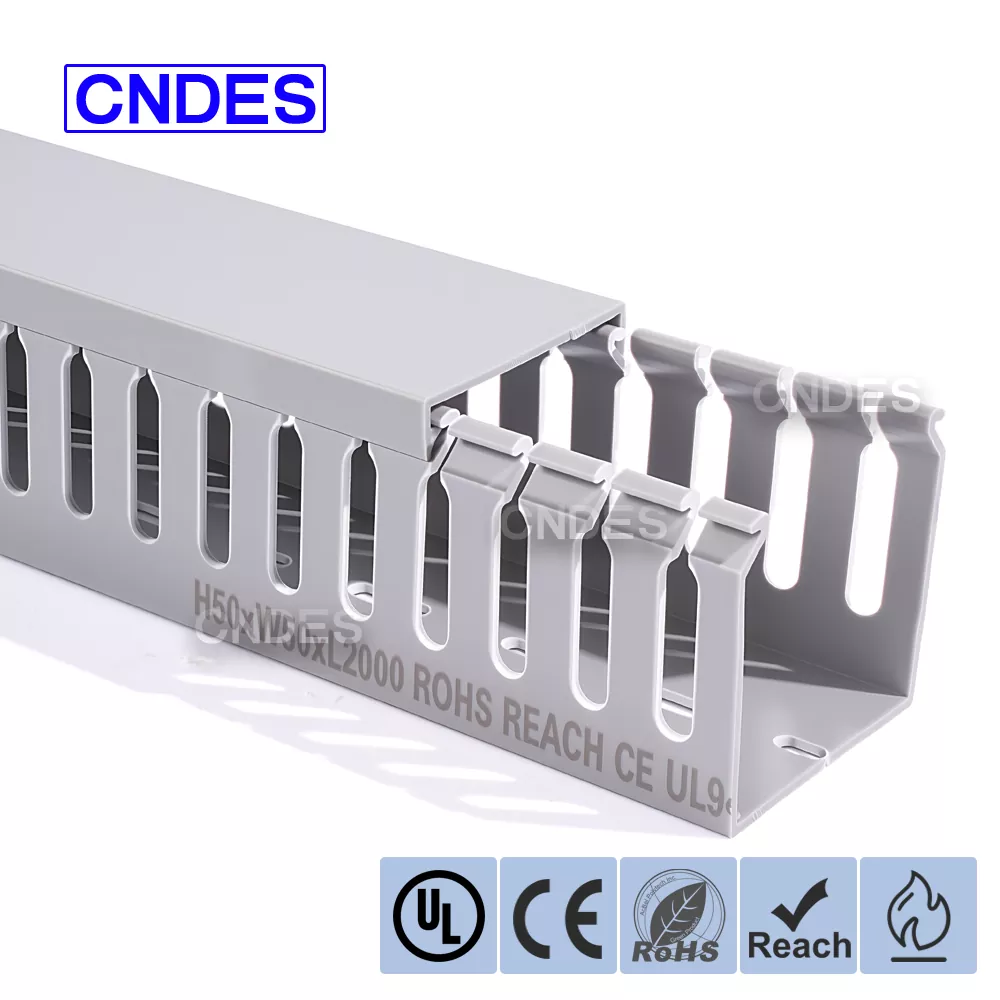

50 × 50 Slotted PVC Finger Tipe Wiring Duct

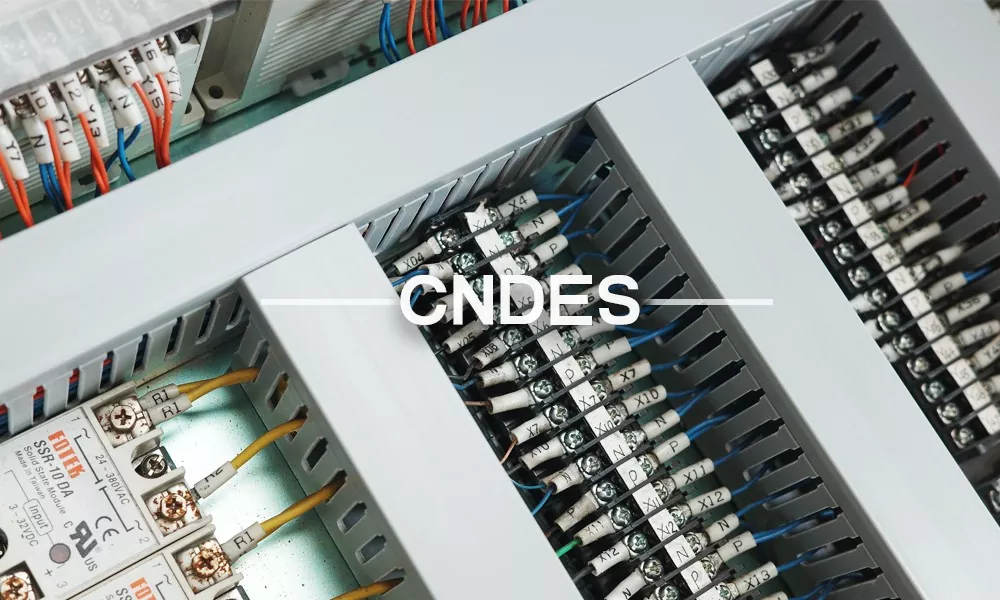

Saluran Wiring Tipe Finger 50 × 50 Slotted PVC dirancang kanggo organisasi kabel sing efisien ing panel listrik, lemari otomatis, lan sistem kontrol industri. Nampilake profil persegi imbang lan slot mbukak jinis driji, saluran kabel iki ngidini ngepang kabel kanthi cepet, rute sing resik, lan pangopènan sing gampang.

Diprodhuksi dening CNDES, produsen saluran kabel PVC profesional lan pemasok ing China, model iki akeh digunakake ing aplikasi sing mbutuhake keluwesan, safety, lan daya tahan jangka panjang.

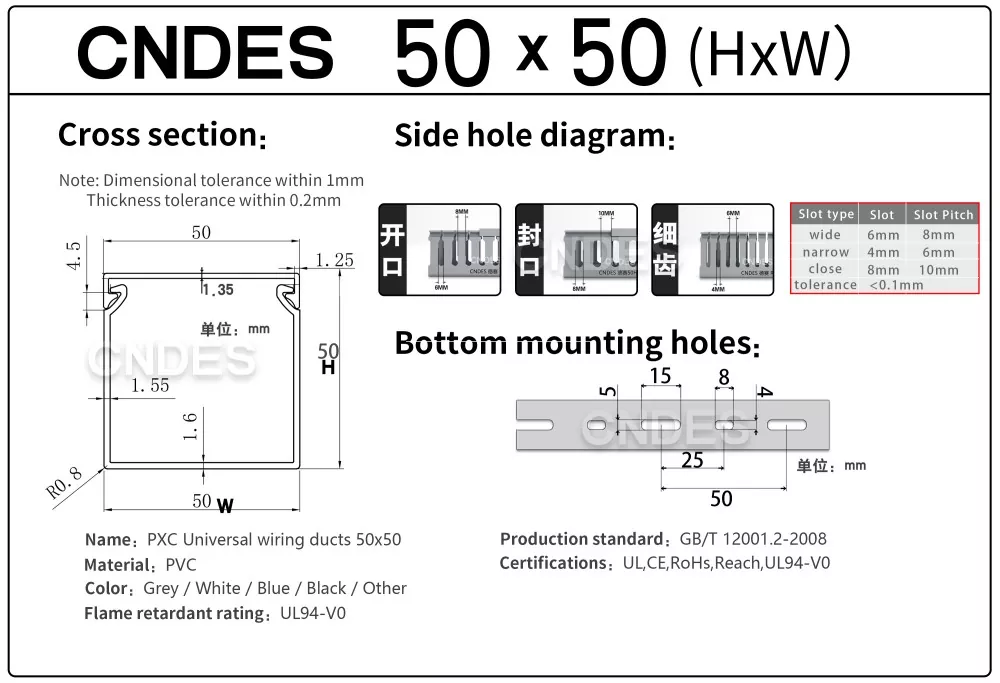

50*50-Spesifikasi dokumen

Pandhuan kanggo Gunakake

1. Pre-Installation Preparation

Sadurunge instalasi, pilih ukuran saluran sing cocog lan jembar slot miturut jumlah kabel, diameter kabel, lan lingkungan instalasi, kayata papan sing kasedhiya lan suhu operasi.

Contone, desain slot driji-jinis sempit cocok kanggo wilayah komponèn Kapadhetan dhuwur, nalika slot luwih akeh ngidini nuntun luwih gampang saka mbendel kabel luwih gedhe.

Nalika nginstal Quality 50 × 50 Slotted PVC Finger Type Wiring Duct, rencana dalan nuntun kabel ing advance lan tandha posisi soyo tambah ing tembok utawa nang lemantun electrical. Ngindhari wilayah kanthi pinggir sing cetha, geter sing gedhe banget, utawa suhu dhuwur.

Gunakake ukuran tape lan marker kanggo mesthekake posisi sing akurat lan rute sing lancar.

Siapke alat sing dibutuhake, kalebu obeng, pengeboran listrik (yen pengeboran dibutuhake), level, lan alat pemotong kayata saw utawa pemotong saluran kabel khusus.

2. Ngamanake Rail Base

Yen dipasang ing tembok utawa kabinèt, gunakake bor daya kanggo bolongan bolongan ing titik sing ditandhani. Pasang jangkar ekspansi utawa jangkar plastik. Priksa manawa diameter bolongan pengeboran cocog karo ukuran jangkar kanggo nyegah ketidakstabilan saka bolongan sing gedhe banget. Selarasake Slotted PVC Finger Type Wiring Duct alur dasar karo titik soyo tambah lan ngencengi ngawut-awut nggunakake screwdriver kanggo mesthekake ril aman lan ora wobble. Prioritas nggunakake bolongan pemasangan sing wis dibor. Yen titik mbenakake tambahan dibutuhake, pengeboran bolongan dhewe. Gunakake tingkat kanggo mriksa alignment horisontal saluran dhasar, nyegah kangelan karo instalasi plate tutup sakteruse utawa ngiringake kabel. Sawise pangaturan, kenceng maneh sekrup kanggo nyegah owah-owahan.

3. Kabel Organisasi lan Selipan

Sadurunge masang kabel, klompokake miturut fungsi-kayata kabel daya, kabel sinyal, utawa kabel data-lan diwenehi label yen perlu. Priksa manawa diameteripun kabel kompatibel karo jembaré slot.

Lebokake kabel alon-alon liwat slot sisih utawa bukaan mburi High-Performance 50 × 50 Slotted PVC Finger Type Wiring Duct, ngindhari narik banget sing bisa ngrusak insulasi kabel.

Kanggo kabel sing luwih gedhe, "driji" slot individu bisa dicopot ing sadawane garis sing wis dipotong utawa dipotong kanthi nggunakake alat pemotong kanggo nggawe bukaan sing luwih akeh.

Ngatur kabel ing lapisan kanggo nambah organisasi lan pangopènan mangsa. Praktek umum yaiku nyelehake kabel listrik ing sisih ngisor lan kabel sinyal ing lapisan ndhuwur kanggo nyuda gangguan.

4. Pemasangan Cover Plate

Nyelarasake piring tutup karo saluran dhasar, mesthekake pinggiran piring tutup kebak karo klip saluran basa utawa alur geser. Kanggo ngusapake piring tutup, geser saka siji mburi; kanggo jinis clip-on, penet nganti dikunci ing posisi. Pencet kanthi kuat piring tutup kanggo ngamanake kanthi kenceng menyang saluran dhasar. Kanggo Slotted PVC Finger Type Wiring Duct, puterake piring tutup menyang posisi sing dikunci. Priksa piring tutup kanggo levelness kanggo nyegah ngangkat lokal sing bisa ngidini bledug mlebu. Priksa manawa piring tutup wis aman tanpa celah kanggo nyegah bledug utawa barang manca mlebu ing njero saluran. Yen sealing ditingkatake, aplikasi sealant ing pinggir piring tutup (pilih adesif sing cocog karo PVC).

5. Penanganan Skenario Khusus

Nalika nginstal ing lumahing vertikal, pilih tutup karo desain anti-slip (contone, bantalan karet utawa jinis sworo seru-dikiataken) kanggo nyegah slippage. Priksa kanthi berkala Slotted PVC Finger Type Wiring Duct sing dipasang vertikal kanggo mesthekake tutup tetep aman saka gravitasi loosening. Ing papan sing sempit, potong saluran kanthi dawa sing cocog (nggunakake alat pemotong khusus kanggo njaga pinggiran sing resik lan siram). Sawise nglereni, priksa pinggiran potong kanggo ketajaman. Wedhi nganggo kertas abrasif yen perlu kanggo nyegah ciloko kabel utawa operator. Yen suhu sekitar nyedhaki wates suhu ndhuwur saluran (contone, 50°C utawa 85°C), pilih model sing tahan suhu dhuwur utawa gunakake langkah-langkah pambuangan panas tambahan. Contone, cadangan ruang ventilasi ing sakubenge saluran utawa pasang kipas pendingin.

Nggolek dipercaya 50 × 50 slotted PVC jinis driji wiring supplier utawa Produsèn ing China?

Hubungi CNDES dina iki kanggo nampa conto, gambar teknis, utawa kutipan langsung pabrik.
